■ 概述

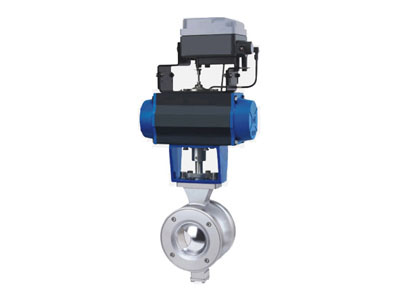

ZSHV氣動V型球閥，由氣動活塞式執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。

V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。

廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

■ 閥體

型    式：直通鑄造球型閥

公稱通徑：25、32、40、50、65、80、125、150、200、250、300、350、400mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

連接型式：對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等）

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥蓋：與閥體成一整體 -45～+400℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：帶V型切口的部分球型閥芯

流量特性：近似等百分比

材    料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

額定行程：全開90°

■ 執行機構

型    式：DA、SR、AW、GT單作用、雙作用活塞式執行機構

供氣壓力：400～700KPa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度：-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
